Lab5

Problem 1: NIC

e1000_transmit(发送数据包)

代码如下:

int
e1000_transmit(char *buf, int len)
{
  //
  // Your code here.
  //
  // buf contains an ethernet frame; program it into
  // the TX descriptor ring so that the e1000 sends it. Stash
  // a pointer so that it can be freed after send completes.
  //

  // Add lock
  acquire(&e1000_lock);
  // Find the next available descriptor
  uint32 idx = regs[E1000_TDT];
  // Check if the descriptor is free
  if (!(tx_ring[idx].status & E1000_TXD_STAT_DD)) {
    // TX ring full
    release(&e1000_lock);
    return -1;
  }
  // Free the previous buffer if it exists
  if (tx_bufs[idx]) {
    kfree(tx_bufs[idx]);
  }
  // Use the provided buffer directly
  tx_ring[idx].addr = (uint64)buf;
  tx_ring[idx].length = len;
  tx_ring[idx].cmd = E1000_TXD_CMD_EOP | E1000_TXD_CMD_RS;
  tx_ring[idx].status = 0; // Clear status to indicate it's in use
  tx_bufs[idx] = buf; // Stash the buffer pointer
  // Update the TDT to point to the next descriptor
  regs[E1000_TDT] = (idx + 1) % TX_RING_SIZE;
  release(&e1000_lock);

  return 0;
}

逻辑思路:

1. 首先获取 e1000_lock 锁，确保对发送描述符环的操作是线程安全的。
2. 获取当前的发送索引 TDT, 读取E1000_TXD_STAT_DD寄存器.
3. 检查发送队列是否已满。如果当前描述符的状态没有设置 DD 标志，说明描述符还在使用中，返回错误。
4. 如果当前描述符已经使用过，释放之前的缓冲区。
5. 填充发送描述符，包括地址、长度、命令、状态和缓冲区。
6. 更新 TDT 寄存器，通知硬件.
7. 释放锁，返回成功。

e1000_recv(接收数据包)

这个函数功能主要是被e1000_intr调用,用于检查接受环rx_ring中是否有新的数据包到达,如果有则将数据包从网卡拷贝到用户提供的缓冲区中.

代码如下:

static void
e1000_recv(void)
{
  //
  // Your code here.
  //
  // Check for packets that have arrived from the e1000
  // Create and deliver a buf for each packet (using net_rx()).
  //

  uint32 idx = (regs[E1000_RDT] + 1) % RX_RING_SIZE;
  // Loop through received packets
  while (rx_ring[idx].status & E1000_RXD_STAT_DD) {
    // Packet received
    int len = rx_ring[idx].length;
    char *buf = kalloc();
    if (!buf) {
      panic("e1000_recv: kalloc failed");
    }
    memmove(buf, rx_bufs[idx], len);
    net_rx(buf, len);
    // Replenish the buffer
    rx_ring[idx].addr = (uint64)rx_bufs[idx];
    rx_ring[idx].status = 0; // Clear status to indicate it's free
    // Update RDT to point to the next descriptor
    regs[E1000_RDT] = idx;
    idx = (idx + 1) % RX_RING_SIZE;
  }

}

逻辑思路:

1. 计算起始位置 RDT + 1，因为 RDT 指向最后一个已处理的描述符。
2. 循环检查描述符的状态，如果 DD 标志被设置，说明有新的数据包到达。
3. 为每个接收到的数据包分配一个新的缓冲区，并将数据从接收缓冲区复制到新缓冲区。
4. 调用 net_rx 函数将数据包传递给上层网络协议栈进行处理。
5. 重新填充接收描述符，设置地址并清除状态。
6. 更新 RDT 寄存器，通知硬件已处理的数据包。
7. 重复上述步骤，直到没有新的数据包为止。

---

Problem 2: UDP Receive

UDP 网络栈需要:

• 端口到数据包的映射: 当数据包到达某个端口时,需要知道把他放在哪个队列中.
• 有限的长度的队列: 避免内存耗尽.
• 监听多个端口: 支持同时不同进程监听不同端口.

数据结构设计

代码如下:

// Maximum number of packets that can be queued for a port
#define MAX_QUEUE_SIZE 32
// Maximum number of ports that can be bound
#define MAX_PORTS 16

// The struct of data packet
struct packet {
  char *buf;           // packet buffer
  int len;             // packet length
  uint32 src_ip;       // source IP address (host byte order)
  uint16 src_port;     // source port (host byte order)
  struct packet *next; // next packet in queue
};

// A port that has been bound
struct port_entry {
  int port;            // port number (host byte order), 0 means unused
  struct packet *head; // head of packet queue
  struct packet *tail; // tail of packet queue
  int queue_size;      // current queue size
};

static struct port_entry port_table[MAX_PORTS];

sys_bind()(绑定端口)

思路:

这个其实就是根据我们自己设计的数据结构,实现端口号和端口队列的映射关系,进行初始化,实现在队列中插入数据包.

代码如下:

uint64
sys_bind(void)
{
  int port;

  argint(0, &port);

  acquire(&netlock);

  // Check if port is already bound
  for(int i = 0; i < MAX_PORTS; i++){
    if(port_table[i].port == port){
      // Port already bound, clean up old queue
      struct packet *pkt = port_table[i].head;
      while(pkt){
        struct packet *next = pkt->next;
        kfree(pkt->buf);
        kfree((char *)pkt);
        pkt = next;
      }
      port_table[i].head = 0;
      port_table[i].tail = 0;
      port_table[i].queue_size = 0;
      release(&netlock);
      return 0;
    }
  }

  // Find an empty slot
  for(int i = 0; i < MAX_PORTS; i++){
    if(port_table[i].port == 0){
      port_table[i].port = port;
      port_table[i].head = 0;
      port_table[i].tail = 0;
      port_table[i].queue_size = 0;
      release(&netlock);
      return 0;
    }
  }

  release(&netlock);
  return -1; // no free slots
}

ip_rx()(接受IP数据包)

思路:

当网卡接收到数据包的时候,就会调用这个函数,因此这个函数需要:

• 检查这个是否为UDP包
• 提取端口号
• 找到对应的端口队列
• 将数据包插入
• 唤醒等待的进程

Note

注意大端和小端的转换以及wakeup()和sleep()的配合

代码如下:

void
ip_rx(char *buf, int len)
{
  // don't delete this printf; make grade depends on it.
  static int seen_ip = 0;
  if(seen_ip == 0)
    printf("ip_rx: received an IP packet\n");
  seen_ip = 1;

  struct eth *eth = (struct eth *)buf;
  struct ip *ip = (struct ip *)(eth + 1);

  // Check if it's a UDP packet
  if(ip->ip_p != IPPROTO_UDP){
    kfree(buf);
    return;
  }

  // Check packet length
  int ip_len = ntohs(ip->ip_len);
  if(len < sizeof(struct eth) + ip_len){
    kfree(buf);
    return;
  }

  struct udp *udp = (struct udp *)(ip + 1);
  int dport = ntohs(udp->dport);  // destination port (host byte order)
  int sport = ntohs(udp->sport);  // source port (host byte order)
  uint32 src_ip = ntohl(ip->ip_src);  // source IP (host byte order)

  acquire(&netlock);

  // Find the port entry
  struct port_entry *entry = 0;
  for(int i = 0; i < MAX_PORTS; i++){
    if(port_table[i].port == dport){
      entry = &port_table[i];
      break;
    }
  }

  // If port not bound or queue is full, drop the packet
  if(entry == 0 || entry->queue_size >= MAX_QUEUE_SIZE){
    release(&netlock);
    kfree(buf);
    return;
  }

  // Create a new packet entry
  struct packet *pkt = (struct packet *)kalloc();
  if(pkt == 0){
    release(&netlock);
    kfree(buf);
    return;
  }

  pkt->buf = buf;
  pkt->len = len;
  pkt->src_ip = src_ip;
  pkt->src_port = sport;
  pkt->next = 0;

  // Add to queue
  if(entry->tail == 0){
    entry->head = pkt;
    entry->tail = pkt;
  } else {
    entry->tail->next = pkt;
    entry->tail = pkt;
  }
  entry->queue_size++;

  // Wake up any process waiting for packets on this port
  wakeup(&entry->head);

  release(&netlock);
}

sys_recv()(接收数据包)

思路: 这个系统调用应该是要从队列取出数据包,并把数据包内容拷贝到用户态缓冲区中.因此需要:

• 如果队列为空,则睡眠等待
• 取出队列头的数据包
• 拷贝数据包payload到用户缓冲区
• 释放数据包内存

代码如下:

uint64
sys_recv(void)
{
  int dport;
  uint64 src_addr;  // user pointer to int
  uint64 sport_addr; // user pointer to short
  uint64 buf_addr;   // user pointer to char[]
  int maxlen;

  argint(0, &dport);
  argaddr(1, &src_addr);
  argaddr(2, &sport_addr);
  argaddr(3, &buf_addr);
  argint(4, &maxlen);

  struct proc *p = myproc();

  acquire(&netlock);

  // Find the port entry
  struct port_entry *entry = 0;
  for(int i = 0; i < MAX_PORTS; i++){
    if(port_table[i].port == dport){
      entry = &port_table[i];
      break;
    }
  }

  // Port not bound
  if(entry == 0){
    release(&netlock);
    return -1;
  }

  // Wait for a packet if queue is empty
  while(entry->head == 0){
    sleep(&entry->head, &netlock);
  }

  // Dequeue the first packet
  struct packet *pkt = entry->head;
  entry->head = pkt->next;
  if(entry->head == 0){
    entry->tail = 0;
  }
  entry->queue_size--;

  release(&netlock);

  // Extract packet data
  struct eth *eth = (struct eth *)pkt->buf;
  struct ip *ip = (struct ip *)(eth + 1);
  struct udp *udp = (struct udp *)(ip + 1);
  char *payload = (char *)(udp + 1);

  // Calculate payload length
  int udp_len = ntohs(udp->ulen);
  int payload_len = udp_len - sizeof(struct udp);

  // Copy up to maxlen bytes
  int copy_len = payload_len < maxlen ? payload_len : maxlen;

  // Copy source IP to user space (host byte order)
  if(copyout(p->pagetable, src_addr, (char *)&pkt->src_ip, sizeof(uint32)) < 0){
    kfree(pkt->buf);
    kfree((char *)pkt);
    return -1;
  }

  // Copy source port to user space (host byte order)
  if(copyout(p->pagetable, sport_addr, (char *)&pkt->src_port, sizeof(uint16)) < 0){
    kfree(pkt->buf);
    kfree((char *)pkt);
    return -1;
  }

  // Copy payload to user space
  if(copyout(p->pagetable, buf_addr, payload, copy_len) < 0){
    kfree(pkt->buf);
    kfree((char *)pkt);
    return -1;
  }

  // Free the packet buffer and packet structure
  kfree(pkt->buf);
  kfree((char *)pkt);

  return copy_len;
}

---

总结

github🔗: github

一个搞笑的报错:

$ nettest grade
txone: sending one packet
arp_rx: received an ARP packet
ip_rx: received an IP packet
ping0: starting
ping0: OK
ping1: starting
ping1: OK
ping2: starting
ping2: OK
ping3: starting
ping3: OK
dns: starting
DNS arecord for pdos.csail.mit.edu. is 198.18.0.19
dns: wrong ip addressfree: FAILED -- lost too many free pages 31988 (out of 32309)

这个ip一看到我就立刻发现问题之处就是我的tun模式代理,网络这个真的是不仅协议多,而且不同场景还有很多不一样的解决方案,也是文档套文档,学的东西也很多😢

最终通过的测试:

$ nettest grade
txone: sending one packet
arp_rx: received an ARP packet
ip_rx: received an IP packet
ping0: starting
ping0: OK
ping1: starting
ping1: OK
ping2: starting
ping2: OK
ping3: starting
ping3: OK
dns: starting
DNS arecord for pdos.csail.mit.edu. is 128.52.129.126
dns: OK
free: OK

这次的lab做下来,感觉就是又发现自己有没接触过的东西,然后就是文档套文档的了解,然后进行一个结合AI的一个理解加上实现.

通过AI一个辅助理解可以知道:

层级	关键文件	作用与交互逻辑
0. 模拟硬件	Makefile	配置者。告诉 QEMU：启用网络 (-netdev user)，模拟 E1000 网卡 (-device e1000)，并设置端口转发。
1. 总线驱动	kernel/pci.c	发现者。系统启动时扫描 PCI 总线。当它发现 ID 为 0x100e8086 的设备时，它做了一件关键的事：告诉网卡“以后我读写 0x40000000 这个内存地址，就是读写你的寄存器” (MMIO)。
2. 设备定义	kernel/e1000_dev.h	字典。定义了 E1000 硬件的所有寄存器偏移量（如 E1000_TDT）和标志位（如 E1000_TXD_STAT_DD）。你需要频繁查阅这个文件来理解寄存器的含义。
3. 网卡驱动	kernel/e1000.c	执行者 (你的战场)。这里维护了 RX Ring (接收环) 和 TX Ring (发送环)。交互上：向下通过 DMA 和中断与 QEMU 交互；向上提供 e1000_transmit 和 e1000_recv 给协议栈调用。
4. 网络协议栈	kernel/net.c	翻译官。处理 IP、UDP、ARP 协议头。它不关心怎么发出去，只调用 e1000_transmit。它也不关心怎么收进来，只等待 e1000_recv 把解析好的 mbuf 扔给它。
5. 系统调用	kernel/sysfile.c	接口。实现了 socket, bind, connect 等系统调用，把用户态的数据搬运到内核态的 mbuf 中。

之前对于xv6的学习,我是没有解除网络这个方面的,这次算是补全了这个知识点.

之前是想着自己就是了解一些协议,比如TCP,UDP,ARP,IP这些协议的基本原理,然后知道通过qemu模拟网卡硬件来实现网络通信.

但是网络这个入门也是有点难度的,毕竟涉及的东西比较多且杂.通过这次的实验,也算是第一次上手系统级的网络编程.

这次的实验,不仅仅是最后一次实验,也是这个课程的结束,这个课程和xv6一样,小而精.

通过一个个实验,让我真正上手实操操作系统的方方面面,从最开始的系统调用,到系统攻击,到address space,再到文件系统,最后到网络.

这也让我再一次体会到系统的内核编写的复杂性和趣味性,自己个人模仿从零开始一个编写系统内核还是有点难度的😢,不知道能不能在大学毕业前,写出一个属于自己的小型操作系统内核🤔.

最近也了解到一个新的内容Unikernel,它是一种将应用程序和操作系统内核紧密结合在一起的计算范式,算是操作系统虚拟化的一个方向:容器化的一个再升级.

近代操作系统经历的是:

• 宏内核(Monolithic Kernel): 传统的操作系统设计,内核包含了所有的服务和驱动程序,如Linux,Unix.
• 微内核(Microkernel): 将内核功能最小化,只保留最基本的服务,如进程管理和通信,其他服务运行在用户空间,如Minix,QNX.
• 虚拟化:
• 虚拟机(VMs): 每个虚拟机运行一个完整的操作系统,如VMware,VirtualBox.
• 容器: 共享主机操作系统内核,但隔离应用程序环境,如Docker,Kubernetes.

• Unikernel: 将应用程序和操作系统内核合并为一个单一的可执行映像,只包含应用程序运行所需的最小内核功能,如MirageOS,IncludeOS.

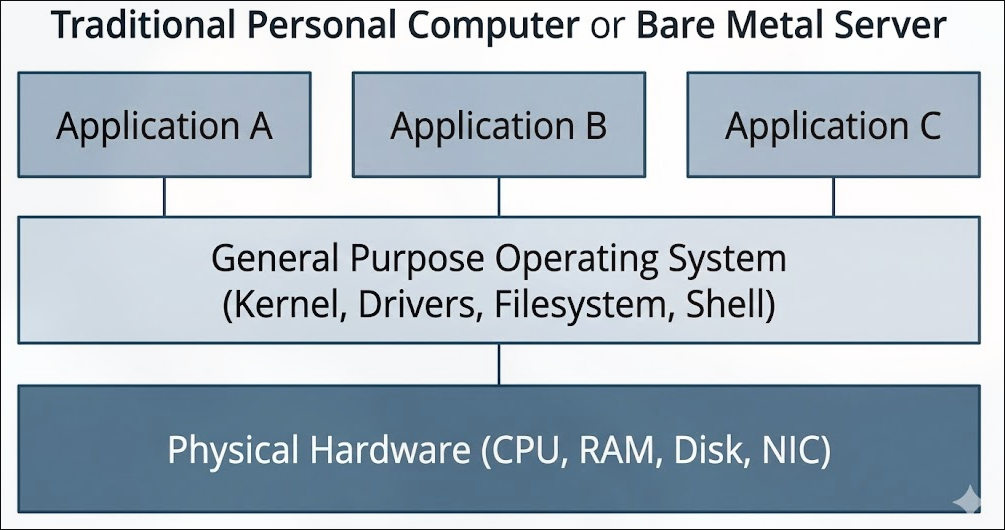

• bare-mental

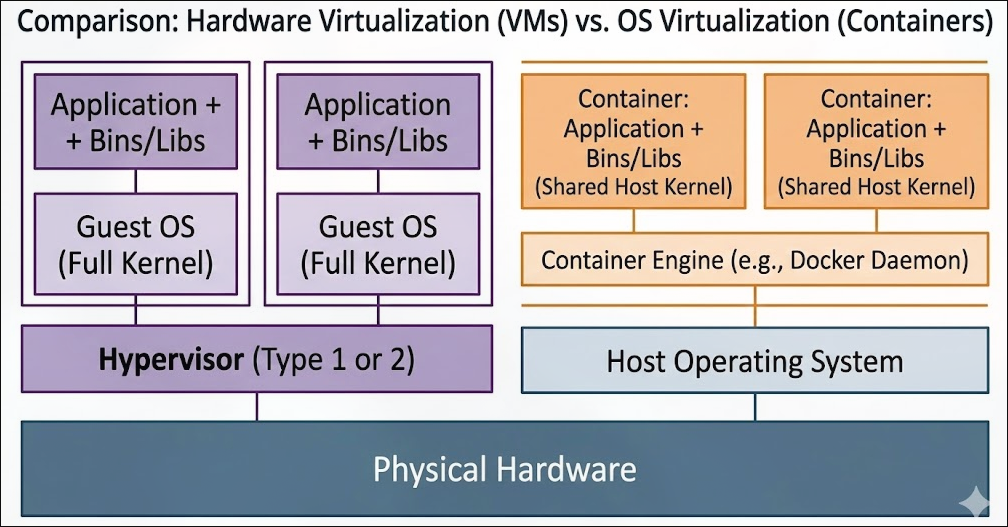

• Virtualization & Containers

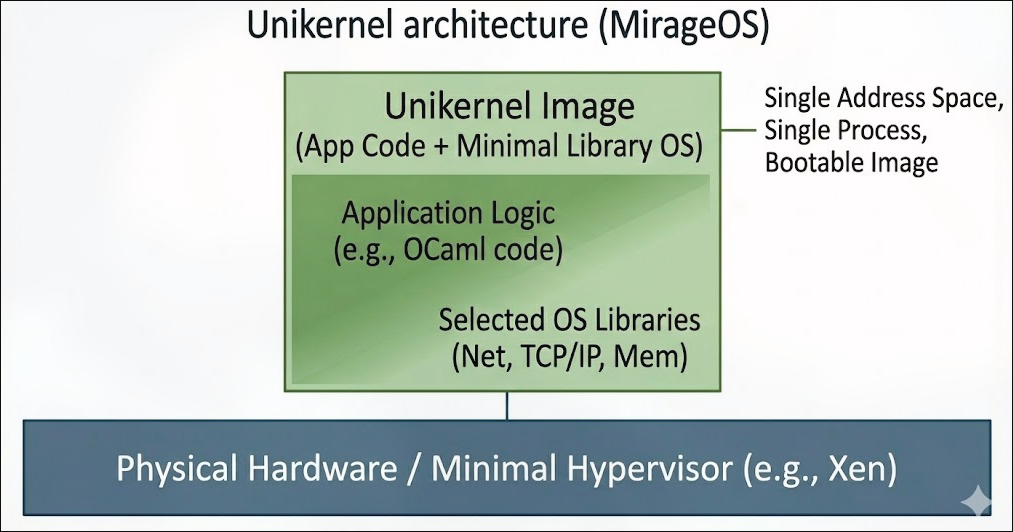

• Unikernel Architecture

不知道是个人的视野狭窄,还是现状就是如此,大环境下多的不是开发就还是开发,不是前端开发,就是后端开发,或者全栈开发.

感觉真的很少听到关于操作系统方面的,就更不用说系统的形式化验证了,我感觉OCaml这种Functional language真的在欧洲那边真的比较流行,用于系统的形式化验证和编写.

上面的MirageOS就是主要是The University of Cambridge研发的一个Unikernel系统,主要是用OCaml编写的.

但无论计算范式如何迁移，从宏内核到微内核，再到 Unikernel，真正需要被长期维护的，始终是对系统本质的理解——调度、隔离、抽象与约束.

因此，系统性的学习不会因为技术形态的更替而终止，反而愈发必要,我也会在这条路尽可能的走下去,不管是兴趣使然或是自娱自乐。
