lab3 - address space and memory

为了能够更好理解和我个人之前的一些学习和理解,先做出一下关于page tables的个人总结,再进行实验的解答

Keywords

VA (Virtual Address): 虚拟地址，进程看到的地址空间中的地址，由页表映射到物理地址。
PA (Physical Address): 物理地址，实际内存单元在 DRAM 中的物理位置。
VPN (Virtual Page Number): 虚拟页号，用于页表查找。
PPN (Physical Page Number): 物理页号，对应物理页帧编号。
PFN (Page Frame Number): 同 PPN，指代物理页帧编号。
PTE (Page Table Entry): 页表项，保存虚拟页到物理页的映射与权限位。
PT (Page Table): 页表，存储 PTE 的结构，用于地址转换。
Pagetable_t (Page Table Type): xv6 中定义的页表类型，指向根页表。
PGSIZE (Page Size): 页大小，xv6 默认为 4KB。
SUPERPGSIZE (Super Page Size): 超级页大小，通常为 2MB，用于减少 TLB miss。
TLB (Translation Lookaside Buffer): 地址转换缓存，加速 VA 到 PA 转换。
MMU (Memory Management Unit): 内存管理单元，负责根据页表进行地址翻译。
PTE_V (Valid Bit): 页表项有效标志。
PTE_R/W/X/U (Readable/Writable/Executable/User Bits): 页表项权限位。
PTE_PPN (Physical Page Number bits): 页表项中的物理页号字段。
SATP (Supervisor Address Translation and Protection register): 保存根页表物理地址及模式的寄存器。
KSTACK (Kernel Stack): 进程在内核态使用的栈。
TRAMPOLINE (Trampoline Page): 保存从用户态陷入/返回的汇编入口代码。
TRAPFRAME (Trap Frame Page): 保存陷入内核时的寄存器上下文。
USYSCALL (User Syscall Page): 用户态可读的共享页。
KERNBASE (Kernel Base Address): 内核映射起始虚拟地址（xv6 中为 0x80000000）。
PHYSTOP (Physical Memory Limit): xv6 可用的物理内存上限。
guard page (Guard Page): 栈下方的保护页，防止栈溢出。
Sv39 (Supervisor-mode Virtual Memory 39-bit): RISC-V 的 39 位虚拟内存模式，三级页表结构。
L0/L1/L2 (Level 0/1/2 Page Table): Sv39 的三级页表层级。
PTE Flags (Page Table Entry Flags): 页表项标志控制访问权限。
PTE_A/D (Accessed/Dirty Bits): 表示页是否被访问或修改过。
kalloc() (Kernel Allocator Function): 分配一个物理页（4KB）。
mappages() (Map Pages Function): 建立 VA 到 PA 的映射并设置权限。
walk() (Page Table Walk Function): 在页表中查找或创建相应的 PTE。
kvminit() (Kernel VM Init Function): 创建内核页表并建立映射。
userinit() (User Init Function): 创建第一个用户进程及其页表。
proc_pagetable() (Process Page Table Create Function): 为进程创建新的用户页表并映射必要页面。
uvmfirst() (User VM First Page Function): 为用户页表分配第一页并加载 initcode。
uvmalloc() (User VM Allocate Function): 为用户空间分配并映射内存页。
uvmcopy() (User VM Copy Function): fork() 时复制父进程页表。
uvmfree() (User VM Free Function): 释放用户页表和对应物理页。

Content

[!Tip] 以下纯属个人理解总结,总有错误,毕竟我自己也是经过很久理清楚内容以及一些之间的关系. 还有很多内容没有一一阐述出来,因为很多东西一旦要一一阐述,还不如再去看一下文档或者书📖

先看几张图片:

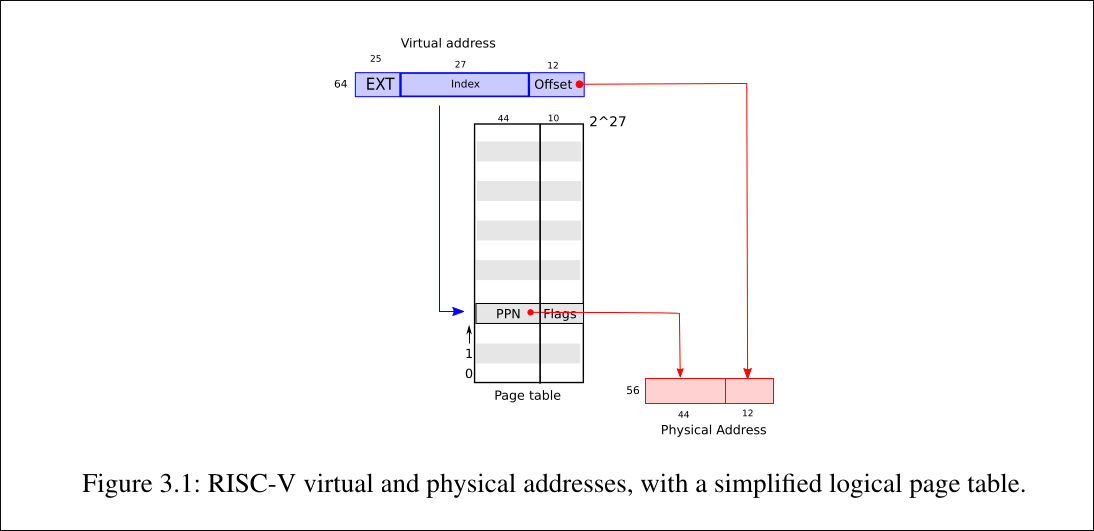

va to pa

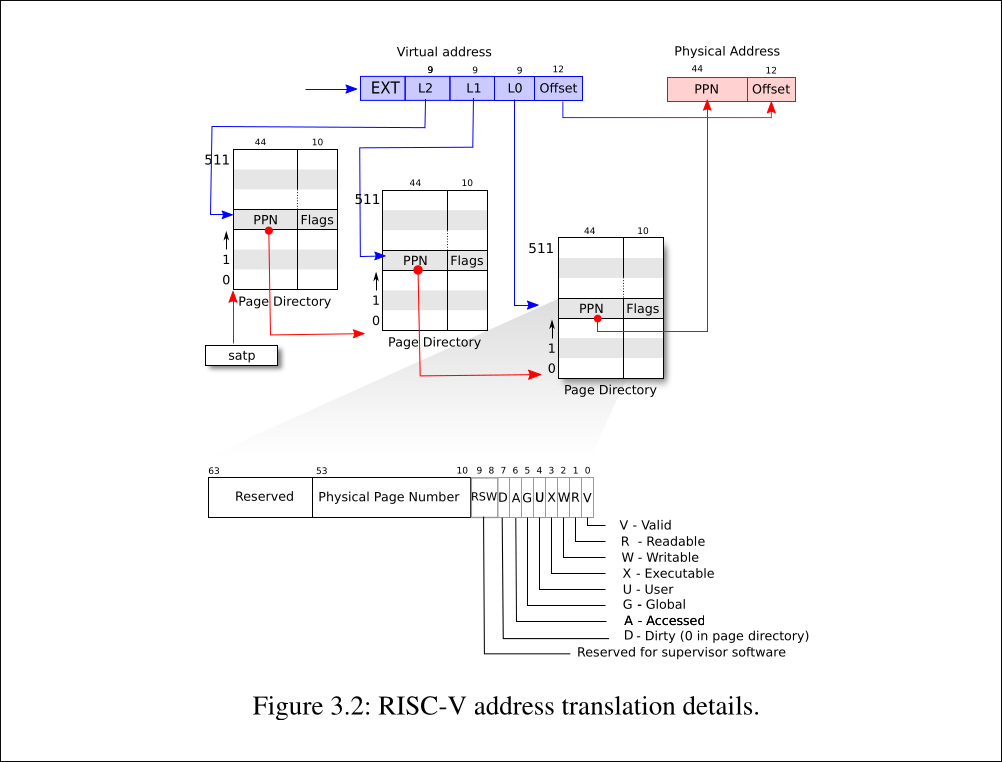

va to pa详细过程

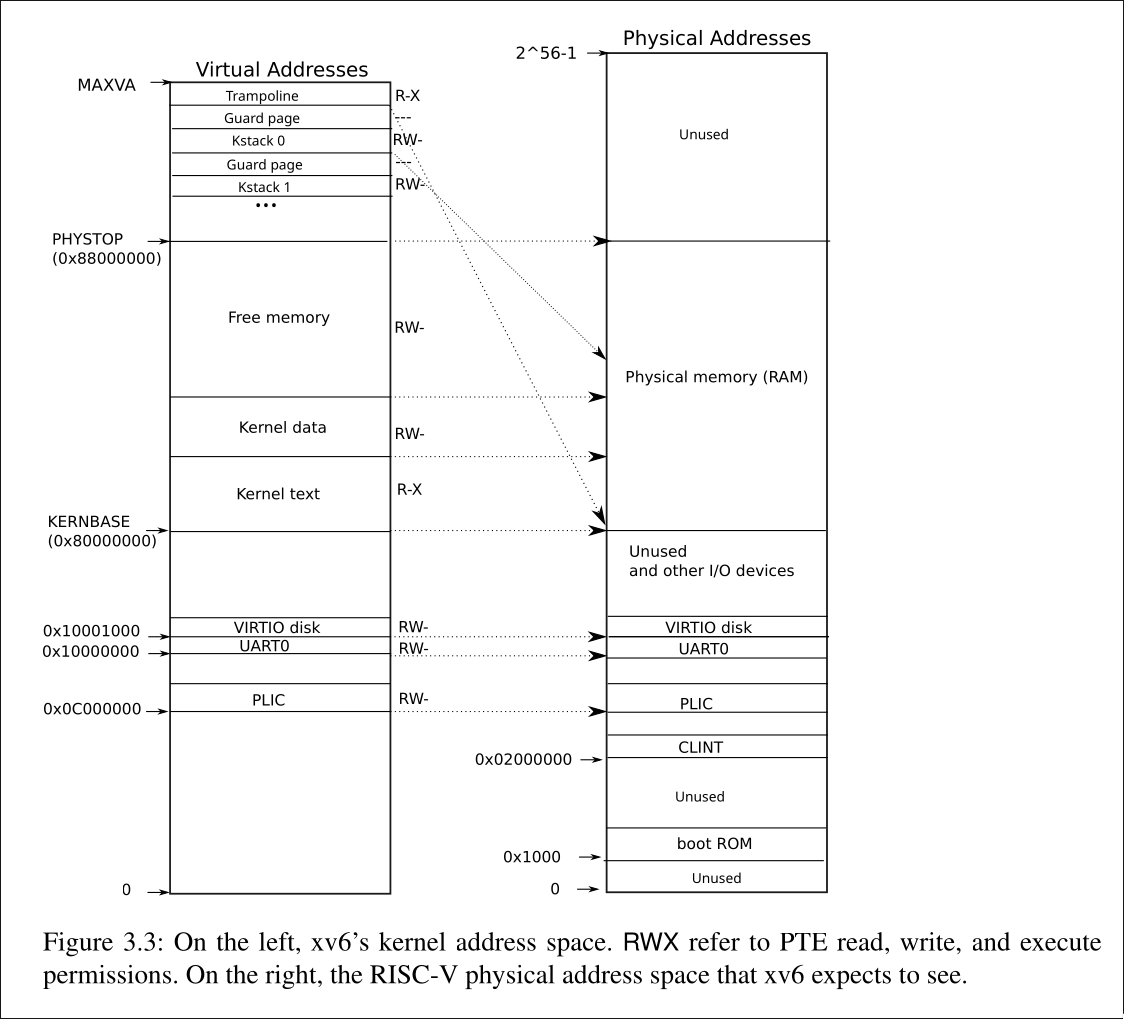

kernel address space

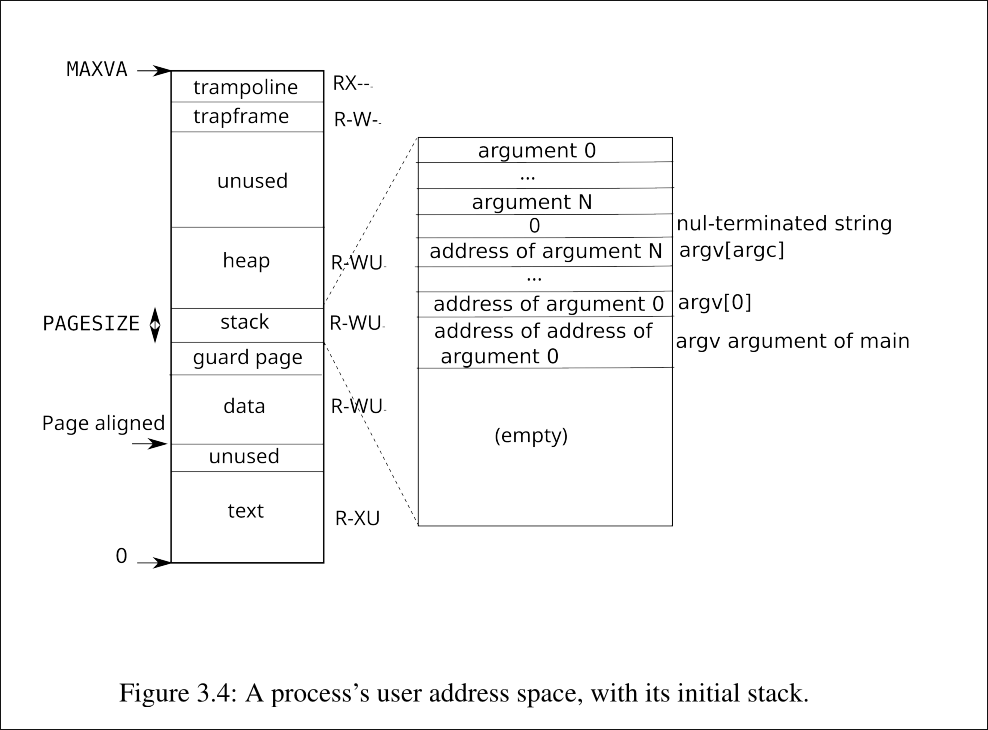

user address space/process address space

这两张图片就是xv6中内核地址空间和用户地址空间的示意图,这张照片是高度凝练的.接下来,让我们慢慢剖析.

[!Tip] 我不会对代码进行讲解,我只会讲解一些重要的逻辑概念和代码的一些实现上的呼应

address space

在xv6中,每个进程都有自己独立的地址空间,这个地址空间分为两大部分:用户空间(user space)和内核空间(kernel space).

用户空间是进程可以直接访问的部分,而内核空间则是操作系统内核运行的地方,用户进程无法直接访问内核空间.

而且,xv6采取的是Sv39的虚拟内存管理机制,这意味着每个虚拟地址是39位的,并且采用三级页表结构进行地址转换.

从上面的第一张图片可以看出: va to pa就是一个虚拟地址借助page table转换到物理地址的转换过程.

从第二张图片,在xv6中,每个虚拟地址被划分为三个部分:VPN2(第一级页表索引),VPN1(第二级页表索引),VPN0(第三级页表索引)和页内偏移(offset).通过这三个索引,可以逐级查找page table的PTE,最终实现转换从而找到对应的物理页号(PPN),从而得到物理地址(PA).

其中就是page table就是如下图片的逻辑结构:

down

至此,初步的对于page table和address转换有了一个基本的印象

[!Question] 那么,page table的结构是什么呢?

从上面看,是不是就以为是一个tree的结构?

从抽象逻辑概念上看,的确page table是一个tree的结构,但在xv6中,page table的具体实现是通过三个page通过PTE进行连接,但在根本上的实现就是一个指针加上kalloc进行分配4096 bytes大小实现的一个数组.每个page都是由PTE组成的,而PTE是一个uint64类型的变量(8 bytes),所以每个page中可以存放512个PTE.

[!NOTE] 其实我们看一些文档或者书的时候,会提到page table page其实就是类似上面的这三张page,就是想说明page table这个tree struct也是由page这个来存储的

那么,page table的结构就可以理解为一个多级索引数组,每一级索引数组指向下一级索引数组,直到最后一级索引数组指向实际的物理页帧.

我们在做print page table这个实验题的时候,我们操作page table就像一个数组的,其实是通过指针移动罢了.

[!NOTE] 不管是kernel address space还是user address space,它们的都是一个page table结构,根本上就是上面的图片似的一个大数组,只是这个数组可能还会在free memory或者heap 这些中还会细分一些page table出来使用

[!Attention] 只有一个kernel page table,每个core都共享这个kernel page table. 还有就是,在kernel中,va –> pa 都是direct mapping 的,除了trampoline page和kernel stack pages以外. 但是在user mode下,每个process都有一个process page table这个的话,这个就不是direct mapping了

kernel address space

`kernel address space`的创建

启动阶段 (main.c: main函数)

kinit()          → initialize physical memory allocator(freelist)
kvminit()        → create kernel page table(only core 0)
kvminithart()    → set SATP register to point to kernel page table(physical address)

第1步: kvminit() - 创建内核页表

// vm.c
void kvminit(void) {
  kernel_pagetable = kvmmake();
}

pagetable_t kvmmake(void) {
  pagetable_t kpgtbl = (pagetable_t) kalloc();  // 分配L2页表
  memset(kpgtbl, 0, PGSIZE);

  // 映射设备寄存器 (使用identity mapping)
  kvmmap(kpgtbl, UART0, UART0, PGSIZE, PTE_R | PTE_W);
  kvmmap(kpgtbl, VIRTIO0, VIRTIO0, PGSIZE, PTE_R | PTE_W);
  kvmmap(kpgtbl, PLIC, PLIC, 0x4000000, PTE_R | PTE_W);

  // 映射内核代码段 (虚拟0x80000000 = 物理0x80000000)
  kvmmap(kpgtbl, KERNBASE, KERNBASE, (uint64)etext-KERNBASE,
         PTE_R | PTE_X);

  // 映射内核数据段和物理RAM
  kvmmap(kpgtbl, (uint64)etext, (uint64)etext,
         PHYSTOP-(uint64)etext, PTE_R | PTE_W);

  // 映射trampoline到最高虚拟地址
  kvmmap(kpgtbl, TRAMPOLINE, (uint64)trampoline, PGSIZE,
         PTE_R | PTE_X);

  // 为每个进程映射内核栈
  proc_mapstacks(kpgtbl);

  return kpgtbl;
}

结果: 创建了kernel virtual address space，包括:

UART0, VIRTIO disk, PLIC等设备映射
Kernel text (R-X权限)
Kernel data (R-W权限)
Free memory区域
TRAMPOLINE页面
64个进程的kernel stack

最终的kernel address space布局

MAXVA (256GB = 0x4000000000)
    ↓
┌──────────────────────┐
│  TRAMPOLINE          │ ← MAXVA - PGSIZE (0x3ffffff000)
│  (4KB)               │   R-X, 无PTE_U
│                      │   用于trap处理的跳板代码
├──────────────────────┤
│                      │
│  Kernel Stacks       │ ← TRAMPOLINE - (p)*2*PGSIZE - 3*PGSIZE
│  (NPROC=64个进程)    │   每个进程有:
│                      │   - 1页kernel stack (R-W)
│  Process 63 stack    │   - 1页guard page (无映射)
│  Guard page          │   共需 64 * 2 * PGSIZE = 512KB
│  Process 62 stack    │
│  Guard page          │
│  ...                 │
│  Process 1 stack     │
│  Guard page          │
│  Process 0 stack     │
│  Guard page          │
├──────────────────────┤
│                      │
│                      │
│  ......              │ ← 从 ~256GB 到 ~2.25GB
│  ......              │   这里什么都没有映射
│                      │
│                      │
├──────────────────────┤ ← PHYSTOP (0x88000000 = 2.125GB)
│                      │   物理内存结束
│  Free Memory         │   ┌─────────────────────┐
│  for Allocation      │   │ Superpage Region    │
│  (可分配区域)        │   │ [112MB - 128MB)     │ ← R-W
│                      │   │ 2MB大页池           │   Identity mapped
│  - Superpage pool    │   └─────────────────────┘
│    [0x87000000-      │   ┌─────────────────────┐
│     0x88000000)      │   │ Regular 4KB Pages   │
│                      │   │ [end - 112MB)       │ ← R-W
│  - Regular pages     │   │ 4KB页池             │   Identity mapped
│    [end - 0x87000000)│   └─────────────────────┘
│                      │
├──────────────────────┤ ← end (kernel data结束)
│  Kernel Data         │   由链接器定义
│  (.data, .bss)       │ ← R-W
│                      │   Identity mapped
├──────────────────────┤ ← etext (~0x80008000)
│  Kernel Text         │   内核代码段
│  (.text)             │ ← R-X
│                      │   Identity mapped
├──────────────────────┤ ← KERNBASE (0x80000000 = 2GB)
│                      │
│  unused              │
│                      │
│                      │
├──────────────────────┤ ← 0x10001000 + PGSIZE
│  VIRTIO Disk         │ ← 0x10001000
│  (4KB)               │   R-W, 虚拟磁盘接口
├──────────────────────┤
│  UART0               │ ← 0x10000000
│  (4KB)               │   R-W, 串口设备
├──────────────────────┤
│                      │
│  unused              │
│                      │
├──────────────────────┤
│  PLIC                │ ← 0x0c000000 (PLIC)
│  (64MB)              │   R-W, 中断控制器
│                      │   Platform-Level Interrupt Controller
├──────────────────────┤
│                      │
│  未映射/其他设备     │
│                      │
│                      │
├──────────────────────┤
│                      │
│  未映射区域          │
│  (Boot ROM等)        │
│                      │
└──────────────────────┘ ← 0x0 (物理地址0, 内核不映射)

user/proc address space

`user/proc address space`的创建

用户进程启动 (main → userinit → exec)

userinit()           → create the first user process
allocproc()          → allocate process resources
proc_pagetable()     → create user page table framework
uvmfirst()           → load initcode
exec("/init")        → load the real program

第1步: userinit() - 创建第一个用户进程

// proc.c
void userinit(void) {
  struct proc *p;

  p = allocproc();  // 分配进程结构
  initproc = p;

  // 分配一页并复制initcode到其中
  uvmfirst(p->pagetable, initcode, sizeof(initcode));
  p->sz = PGSIZE;

  // 设置用户程序入口
  p->trapframe->epc = 0;       // 从虚拟地址0开始
  p->trapframe->sp = PGSIZE;   // 栈顶指针

  safestrcpy(p->name, "initcode", sizeof(p->name));
  p->cwd = namei("/");

  p->state = RUNNABLE;
  release(&p->lock);
}

第2步: allocproc() - 分配进程资源

// proc.c
static struct proc* allocproc(void) {
  struct proc *p;

  // 找一个UNUSED的proc槽位
  for(p = proc; p < &proc[NPROC]; p++) {
    acquire(&p->lock);
    if(p->state == UNUSED) goto found;
    release(&p->lock);
  }
  return 0;

found:
  p->pid = allocpid();
  p->state = USED;

  // 分配trapframe页 (物理页)
  p->trapframe = (struct trapframe *)kalloc();

  // 分配usyscall页 (物理页)
  p->usyscall = (struct usyscall *)kalloc();
  p->usyscall->pid = p->pid;

  // 创建空的用户页表
  p->pagetable = proc_pagetable(p);

  return p;
}

第3步: proc_pagetable() - 创建用户页表框架

// proc.c
pagetable_t proc_pagetable(struct proc *p) {
  pagetable_t pagetable;

  // 创建空页表 (只有L2根页表)
  pagetable = uvmcreate();

  // 映射TRAMPOLINE (虚拟MAXVA → 物理trampoline代码)
  mappages(pagetable, TRAMPOLINE, PGSIZE,
          (uint64)trampoline, PTE_R | PTE_X);

  // 映射TRAPFRAME (虚拟TRAPFRAME → 物理trapframe页)
  mappages(pagetable, TRAPFRAME, PGSIZE,
          (uint64)(p->trapframe), PTE_R | PTE_W);

  // 映射USYSCALL (虚拟USYSCALL → 物理usyscall页)
  mappages(pagetable, USYSCALL, PGSIZE,
          (uint64)(p->usyscall), PTE_R | PTE_U);

  return pagetable;
}

此时的用户地址空间布局:

MAXVA        → trampoline     (R-X, 无PTE_U)
TRAPFRAME    → trapframe页    (R-W, 无PTE_U)
USYSCALL     → usyscall页     (R-U)
中间全部未映射

第4步: uvmfirst() - 加载initcode

// vm.c
void uvmfirst(pagetable_t pagetable, uchar *src, uint sz) {
  char *mem;

  if(sz >= PGSIZE)
    panic("uvmfirst: more than a page");

  mem = kalloc();  // 分配物理页
  memset(mem, 0, PGSIZE);

  // 映射虚拟地址0 → 物理页mem
  mappages(pagetable, 0, PGSIZE, (uint64)mem, PTE_W|PTE_R|PTE_X|PTE_U);

  // 复制initcode到物理页
  memmove(mem, src, sz);
}

此时的用户地址空间:

MAXVA        → trampoline
TRAPFRAME    → trapframe
USYSCALL     → usyscall
...未映射...
0x1000       未映射
0x0000       → text (initcode, R-W-X-U)

第5步: exec() - 加载真正的程序

当initcode执行exec("/init")时:

// exec.c
int exec(char *path, char **argv) {
  struct proc *p = myproc();

  // 创建新的页表
  pagetable = proc_pagetable(p);

  // 解析ELF文件,加载所有program header
  for(i=0; i<elf.phnum; i++) {
    if(ph.type != ELF_PROG_LOAD) continue;

    // 为每个段分配内存并建立映射
    sz = uvmalloc(pagetable, sz, ph.vaddr + ph.memsz,
                  flags2perm(ph.flags));

    // 从文件加载内容到内存
    loadseg(pagetable, ph.vaddr, ip, ph.off, ph.filesz);
  }

  // 现在sz指向程序段结束位置
  sz = PGROUNDUP(sz);

  // 分配guard page + stack
  sz = uvmalloc(pagetable, sz, sz + (USERSTACK+1)*PGSIZE, PTE_W);
  uvmclear(pagetable, sz-(USERSTACK+1)*PGSIZE);  // guard page清除PTE_U
  sp = sz;
  stackbase = sp - USERSTACK*PGSIZE;

  // 将argv字符串push到栈上
  for(argc = 0; argv[argc]; argc++) {
    sp -= strlen(argv[argc]) + 1;
    sp -= sp % 16;
    copyout(pagetable, sp, argv[argc], strlen(argv[argc]) + 1);
    ustack[argc] = sp;
  }

  // 将argv[]指针数组push到栈上
  sp -= (argc+1) * sizeof(uint64);
  sp -= sp % 16;
  copyout(pagetable, sp, (char *)ustack, (argc+1)*sizeof(uint64));

  // 设置寄存器
  p->trapframe->a1 = sp;           // argv参数
  p->trapframe->epc = elf.entry;   // 入口点
  p->trapframe->sp = sp;           // 栈顶

  // 切换到新页表
  oldpagetable = p->pagetable;
  p->pagetable = pagetable;
  p->sz = sz;

  proc_freepagetable(oldpagetable, oldsz);
  return argc;
}

最终的user address space布局:

MAXVA (256GB)
    ↓
┌─────────────────┐
│  trampoline     │ ← MAXVA, R-X, 无PTE_U (内核使用)
├─────────────────┤
│  trapframe      │ ← TRAPFRAME, R-W, 无PTE_U (内核使用)
├─────────────────┤
│  unused         │
│                 │
├─────────────────┤
│  usyscall       │ ← USYSCALL, R-U (getpid等syscall)
├─────────────────┤
│                 │
│  unused         │
│                 │
├─────────────────┤ ← PHYSTOP (0x88000000)
│     heap        │ ← R-W-U, 通过sbrk()增长
│   (可能包含      │   使用superpage优化(2MB)
│    superpages)  │
├─────────────────┤
│  guard page     │ ← 无PTE_U (捕获栈溢出)
├─────────────────┤
│     stack       │ ← R-W-U, USERSTACK页
│      ↓          │   向下增长
├─────────────────┤ ← stackbase
│  data segment   │ ← R-W-U, ELF加载
├─────────────────┤
│  text segment   │ ← R-X-U, ELF加载
├─────────────────┤
│  unused         │
└─────────────────┘ ← 0x0

[!Note] 之后process address space的创建,我们可以通过fork这个可以知道, 就是我们会复制父进程(/user/init.c的sh之后的第二个进程就是这样)的page table,然后子进程和父进程共享

The relationship of physical memory, kernel address space and user address space

summary

这张图片很好的将physical memory, kernel address space和user address space的关系总结了出来.而且,这里还提到了有关于mapping的关系.

Optimize

Pages Are Allocated On-Demand

Key Principle: “Don’t allocate memory until you actually need it, otherwise you’ll run out of memory.”

[!Tip] xv6不使用2MB而是使用4kb是因为,虽然可以提高TLB命中率以及减少page table page等这些, 但是会造成小空间的浪费以及内存的消耗(因为大多都是小容量的申请)

Growing Process Memory (uvmalloc)

// Allocate PTEs and physical memory to grow process from oldsz to newsz
uint64 uvmalloc(pagetable_t pagetable, uint64 oldsz, uint64 newsz, int xperm) {
  char *mem;
  uint64 a;

  oldsz = PGROUNDUP(oldsz);
  for(a = oldsz; a < newsz; a += PGSIZE){
    mem = kalloc();              // ← Allocate physical page ON-DEMAND
    if(mem == 0){
      uvmdealloc(pagetable, a, oldsz);
      return 0;
    }
    memset(mem, 0, PGSIZE);

    // Create page table mapping
    if(mappages(pagetable, a, PGSIZE, (uint64)mem, PTE_R|PTE_U|xperm) != 0){
      kfree(mem);
      uvmdealloc(pagetable, a, oldsz);
      return 0;
    }
  }
  return newsz;
}

What happens:

Process calls sbrk() to grow heap
Kernel allocates pages one by one
Each page gets mapped into page table
Only allocates what’s needed!

Creating Page Tables On-Demand (walk)

pte_t *walk(pagetable_t pagetable, uint64 va, int alloc) {
  for(int level = 2; level > 0; level--) {
    pte_t *pte = &pagetable[PX(level, va)];
    if(*pte & PTE_V) {
      // Page table exists, follow it
      pagetable = (pagetable_t)PTE2PA(*pte);
    } else {
      // Page table DOESN'T exist yet!
      if(!alloc)
        return 0;  // Caller said don't allocate

      // Allocate a new page table page NOW
      pagetable = (pde_t*)kalloc();
      if(pagetable == 0)
        return 0;
      memset(pagetable, 0, PGSIZE);
      *pte = PA2PTE(pagetable) | PTE_V;  // Link it in
    }
  }
  return &pagetable[PX(0, va)];
}

Examples:

Lazy allocation
Copy-on-Write COW
Demand Paging

TLB

xv6没有办法自己定义TLB,好像real world中,都是通过一个硬件实现的TLB.

在xv6中,我们都是通过sfence_vma指令来刷新TLB的内容.

使用场景:

切换page table
trap的时候
进程调度(scheduler)的时候

Experiment Questions

Question 1

这个思路说起来就感觉简单,就是copy paste(模仿trampoline page就行),可能就是要捋清实现思路

实现思路

就是在proc.c和proc.h中进行增加功能就行

在proc结构体中添加一个 struct usyscall *usyscall 用来存放该页面

 // Per-process state
 struct proc {
   // ...
 struct usyscall *usyscall;   // user syscall data page
   // ...
 };

在创建进程的过程中，申请一个物理页，参考trapframe.

 // kernel/proc.c
 static struct proc*
 allocproc(void)
 {
     // ...

     // Allocate a usyscall page
     if((p->usyscall = (struct usyscall *)kalloc()) == 0){
         freeproc(p);
         release(&p->lock);
         return 0;
     }
     p->usyscall->pid = p->pid;

     // ...
 }

在创建页表时将该物理页映射到虚拟地址 USYSCALL ，权限位设置为 PTE_U | PTE_R.

 // kernel/proc.c
 pagetable_t
 proc_pagetable(struct proc *p)
 {
     // ...
     // map the usyscall page just below the trapframe page

   // map the usyscall code (for getpid syscall in user mode)
   // under the trapframe page in user virtual address.
   // now only the getpid system call uses it,
   // so PTE_R and PTE_U is fine.
   if(mappages(pagetable, USYSCALL, PGSIZE,
               (uint64)(p->usyscall), PTE_R | PTE_U) < 0){
     uvmfree(pagetable, 0);
     return 0;
   }

     // ...
 }

释放页表的时候取消映射

 //kernel/proc.c
 void
 proc_freepagetable(pagetable_t pagetable, uint64 sz)
 {
   uvmunmap(pagetable, TRAMPOLINE, 1, 0);
   uvmunmap(pagetable, TRAPFRAME, 1, 0);
   uvmunmap(pagetable, USYSCALL, 1, 0);
   uvmfree(pagetable, sz);
 }

在销毁进程的时候，将该页内存释放

 // free a proc structure and the data hanging from it,
 // including user pages.
 // p->lock must be held.
 static void
 freeproc(struct proc *p)
 {
     // ...

     if(p->usyscall)
         kfree((void*)p->usyscall);
     p->usyscall = 0;

     // ...
 }

Question 2

这个的话,能够理清上面的这些概念和内容基本就可以理解,就基本只需要直接实现即可.

就是page table是一个多级索引数组,数组的内容就是pte

[!Tip] 不过这里一开始我就觉得为什么每一行第一个值和最后一个值会不一样的,不是说direct mapping吗? 一开始我就没有很好理清上面的内容就导致以上的疑问. 其实,最后一个值pa是这个pte指向的下一个index page的pte或者data page的physical address. 因为,pte负责的就是将va和pa实现转换的一个中间工具,所以也就知道该pte的下一级的pa 第一个值应该就是这个本身的pte所对应的va,而它的pa应该也是这个值

实现思路

#ifdef LAB_PGTBL
// helper function
void vmprint_level(pagetable_t pagetable, int level, uint64 va_base) {
  // Termination of the recursion
  if (level < 0)
    return;

  for (int i = 0; i < 512; i++) {
    pte_t pte = pagetable[i];
    if (pte & PTE_V) {
      // Calculate the virtual address for this PTE
      // Each level contributes 9 bits to the VA
      uint64 va = va_base | ((uint64)i << PXSHIFT(level));

      // Print the identation
      for (int j = 0; j <= (2 - level); j++) {
        printf(".. ");
      }

      // Print the virtual address, pte value and the physical address that the pte points to
      printf("%p: pte %p pa %p\n", (void*)va, (void*)pte, (void*)PTE2PA(pte));

      pagetable_t child_pagetable = (pagetable_t)PTE2PA(pte);
      vmprint_level(child_pagetable, level - 1, va);
    }
  }
}

void
vmprint(pagetable_t pagetable) {
  printf("page table %p\n", (void*)pagetable);
  vmprint_level(pagetable, 2, 0); // Start from level 2, VA base = 0
}
#endif

Question 3

这个super page的实现,就感觉你要很好理解了memory layout以及就是virtual address space的一整个内容(包括page的创建,与physical address/physical page的映射和pte的这个内容)

否则,你就有的痛苦了😭😭

实现思路

修改内存布局，在可供分配的物理内存中预留出一块区域用于superpage

  // memlayout.h
  #define KERNBASE 0x80000000L
  #define SUPERBASE (KERNBASE + 112*1024*1024)
  #define PHYSTOP (KERNBASE + 128*1024*1024)

修改kallo.c中的代码，在初始化 kmem 的时候预留出一定物理空间给superpage

  // kallo.c
  void
  kinit()
  {
    initlock(&kmem.lock, "kmem");
    freerange(end, (void*)SUPERBASE);
    superinit();
  }

增加一个 supermem 链表，用于管理所有空闲的superpage，并进行相应的初始化工作（模仿kmem）

  // kalloc.c
  struct {
    struct spinlock lock;
    struct run *freelist;
  } kmem, supermem;

void
kinit()
{
  initlock(&kmem.lock, "kmem");
  freerange((void*)end, (void*)SUPERBASE);

  initlock(&supermem.lock, "supermem");
  superinit();
}

void
superinit()
{
  char *p;
  p = (char*)SUPERPGROUNDUP((uint64)SUPERBASE);
  for(; p + SUPERPGSIZE <= (char*)PHYSTOP; p += SUPERPGSIZE)
    superfree(p);
}

添加 superalloc 和 superfree 函数，用于分配和释放superpage

// Allocate one 2MB super page of physical memory.
// Returns a pointer that the kernel can use.
// Returns 0 if the memory cannot be allocated.
void *
superalloc(void)
{
  struct run *r;

  acquire(&supermem.lock);
  r = supermem.freelist;
  if(r)
    supermem.freelist = r->next;
  release(&supermem.lock);

  if(r)
    memset((char*)r, 5, SUPERPGSIZE); // fill with junk
  return (void*)r;
}

// Free the 2MB super page of physical memory pointed at by pa,
// which normally should have been returned by a call to superalloc().
void
superfree(void *pa)
{
  struct run *r;

  if(((uint64)pa % SUPERPGSIZE) != 0 || (char*)pa < (char*)SUPERBASE || (uint64)pa >= PHYSTOP)
    panic("superfree");

  // Fill with junk to catch dangling refs.
  memset(pa, 1, SUPERPGSIZE);

  r = (struct run*)pa;

  acquire(&supermem.lock);
  r->next = supermem.freelist;
  supermem.freelist = r;
  release(&supermem.lock);
}

用户在调用 sbrk 系统调用的时候，实际会去调用 uvmalloc 函数，因此，我们需要修改 uvmalloc 函数，根据参数进行不同的分配策略。具体的，我们先分配普通的page，直到虚拟地址对齐到了2MB的位置上，然后我们尽可能多的分配superpage，最后有可能还会剩下一些需要分配的内存，但是不足一个superpage，或者我们已经没有superpage可供分配了，我们继续分配普通的page，直到满足用户需求。

// vm.c
  // Allocate PTEs and physical memory to grow process from oldsz to
  // newsz, which need not be page aligned.  Returns new size or 0 on error.
  uint64
  uvmalloc(pagetable_t pagetable, uint64 oldsz, uint64 newsz, int xperm)
  {
    char *mem;
    uint64 a;
    int sz;
    if(newsz < oldsz)
      return oldsz;
    // page ... page superpage ... superpage page ... page
    oldsz = PGROUNDUP(oldsz);

    // 分配page直到对齐
    for(a = oldsz; a < SUPERPGROUNDUP(oldsz) && a < newsz; a += sz){
      sz = PGSIZE;
      mem = kalloc();
      if(mem == 0){
        uvmdealloc(pagetable, a, oldsz);
        return 0;
      }
  #ifndef LAB_SYSCALL
      memset(mem, 0, sz);
  #endif
      if(mappages(pagetable, a, sz, (uint64)mem, PTE_R|PTE_U|xperm) != 0){
        kfree(mem);
        uvmdealloc(pagetable, a, oldsz);
        return 0;
      }
    }

    // 尽可能多的分配superpage
    for (; a + SUPERPGSIZE < newsz; a += sz)
    {
      sz = SUPERPGSIZE;
      mem = superalloc();
      if (mem == 0){
        break;
      }
      memset(mem, 0, sz);
      if (mappages(pagetable, a, sz, (uint64)mem, PTE_R|PTE_U|xperm) != 0){
        superfree(mem);
        uvmdealloc(pagetable, a, oldsz);
        return 0;
      }
    }

    // 为剩余内存分配page
    for(; a < newsz; a += sz){
      sz = PGSIZE;
      mem = kalloc();
      if(mem == 0){
        uvmdealloc(pagetable, a, oldsz);
        return 0;
      }
      memset(mem, 0, sz);
      if(mappages(pagetable, a, sz, (uint64)mem, PTE_R|PTE_U|xperm) != 0){
        kfree(mem);
        uvmdealloc(pagetable, a, oldsz);
        return 0;
      }
    }
    return newsz;
  }

在 uvmalloc 中申请到内存之后，我们需要在页表中添加对应的页表项。superpage只需要在一级页表中设置即可，因为一个一级页表对应512个页，即2MB。因此，我们需要修改 mappages 函数，来进行相应的映射。我们根据pa的值来区分当前映射的是page还是superpage，并且我们需要相应的 superwalk 来获取 superpage 对应的页表项， walk 获得的页表项是0级页表中的， superwalk 获得1级页表中的页表项。

// Walk to a level-1 PTE and return a pointer to it.
// Used for super page (2MB) mapping.
pte_t *
superwalk(pagetable_t pagetable, uint64 va, int alloc)
{
  if(va >= MAXVA)
    panic("superwalk");

  pte_t *pte = &pagetable[PX(2, va)];
  if(*pte & PTE_V) {
    pagetable = (pagetable_t)PTE2PA(*pte);
    return &pagetable[PX(1, va)];
  } else {
    if(!alloc || (pagetable = (pde_t*)kalloc()) == 0)
      return 0;
    memset(pagetable, 0, PGSIZE);
    *pte = PA2PTE(pagetable) | PTE_V;
    return &pagetable[PX(1, va)];
  }
}
// Create PTEs for virtual addresses starting at va that refer to
// physical addresses starting at pa.
// va and size MUST be page-aligned.
// Returns 0 on success, -1 if walk() couldn't
// allocate a needed page-table page.
int
mappages(pagetable_t pagetable, uint64 va, uint64 size, uint64 pa, int perm)
{
  uint64 a, last;
  uint64 pgsize;
  pte_t *pte;

  if (pa >= SUPERBASE)
    pgsize = SUPERPGSIZE;
  else
    pgsize = PGSIZE;

  if((va % pgsize) != 0)
    panic("mappages: va not aligned");

  if((size % pgsize) != 0)
    panic("mappages: size not aligned");

  if(size == 0)
    panic("mappages: size");

  a = va;
  last = va + size - pgsize;
  for(;;){
    if(pgsize == PGSIZE && (pte = walk(pagetable, a, 1)) == 0)
      return -1;
    if(pgsize == SUPERPGSIZE && (pte = superwalk(pagetable, a, 1)) == 0)
      return -1;
    if(*pte & PTE_V)
      panic("mappages: remap");
    *pte = PA2PTE(pa) | perm | PTE_V;
    if(a == last)
      break;
    a += pgsize;
    pa += pgsize;
  }
  return 0;
}

分配完了内存，我们也需要处理释放内存。释放内存调用 uvmdealloc ，该函数调用 uvmunmap 函数去进行实际的释放操作。我们同样根据获得的pa来判断当前释放的是page还是superpage。这里获取va对应的页表项可以统一用 walk ，因为 walk 遇到叶子结点的时候会直接返回。

  // Remove npages of mappings starting from va. va must be
  // page-aligned. The mappings must exist.
  // Optionally free the physical memory.
  void
  uvmunmap(pagetable_t pagetable, uint64 va, uint64 npages, int do_free)
  {
    uint64 a;
    pte_t *pte;
    int sz;
    if((va % PGSIZE) != 0)
      panic("uvmunmap: not aligned");
    for(a = va; a < va + npages*PGSIZE; a += sz){
      sz = PGSIZE;
      if((pte = walk(pagetable, a, 0)) == 0)
        panic("uvmunmap: walk");
      if((*pte & PTE_V) == 0) {
        printf("va=%ld pte=%ld\n", a, *pte);
        panic("uvmunmap: not mapped");
      }
      if(PTE_FLAGS(*pte) == PTE_V)
        panic("uvmunmap: not a leaf");
      uint64 pa = PTE2PA(*pte);
      if (pa >= SUPERBASE){
        a += SUPERPGSIZE;
        a -= sz;
      }
      if(do_free){
        uint64 pa = PTE2PA(*pte);
        if (pa >= SUPERBASE) superfree((void*)pa);
        else kfree((void*)pa);
      }
      *pte = 0;
    }
  }

执行 fork 的时候会拷贝内存，调用的是 uvmcopy ，因此我们需要进行相应的修改。其实就是遍历父进程用户空间的内存，根据内存的pa判断该页是page还是superpage，然后进行相应的申请并复制，最后在新进程的页表中添加相应的页表项即可。

  // Given a parent process's page table, copy
  // its memory into a child's page table.
  // Copies both the page table and the
  // physical memory.
  // returns 0 on success, -1 on failure.
  // frees any allocated pages on failure.
  int
  uvmcopy(pagetable_t old, pagetable_t new, uint64 sz)
  {
    pte_t *pte;
    uint64 pa, i;
    uint flags;
    char *mem;
    int szinc;

    for(i = 0; i < sz; i += szinc){
      szinc = PGSIZE;
      if((pte = walk(old, i, 0)) == 0)
        panic("uvmcopy: pte should exist");
      if((*pte & PTE_V) == 0)
        panic("uvmcopy: page not present");
      pa = PTE2PA(*pte);
      flags = PTE_FLAGS(*pte);
      if (pa >= SUPERBASE){
        szinc = SUPERPGSIZE;
        if ((mem = superalloc()) == 0)
          goto err;
      }
      else if ((mem = kalloc()) == 0)
        goto err;
      memmove(mem, (char*)pa, szinc);
      if(mappages(new, i, szinc, (uint64)mem, flags) != 0){
        if (szinc == PGSIZE) kfree(mem);
        else superfree(mem);
        goto err;
      }
    }
    return 0;
   err:
    uvmunmap(new, 0, i / PGSIZE, 1);
    return -1;
  }

[!Tip] 这里一开始做的时候,我还在想: 我们的super page的使用是要达到SUPERBASE这个界限值才会使用又因为在kernel mode下,va=pa.那么我怎么确保这个会使用到super page呢? 其实,这里我们要准确理解上面总结的content中的关于The relationship of physical memory, kernel address space and user address space的内容就清楚了. 因为,这里的是process,所以使用的是process address space

总结

总的来说,我在学习page table这一块的内容的时候,我学习的真是很难受😣.

我不是不理解,只是我感觉自己是那种懂了一点,但是好像没有懂完,思路和内容是那种有点感觉但好像又没有抓住似的,就是关系也没有理清,导致我学的很痛苦.

之前,我在学习看文档的时候,我就有在做super page这个习题内容,但是那时候我是真没有理清楚,所以我就直接借助AI,但是我发现AI真就还完全无法理解这个整个系统的框架去实现.

他只能给出他自己的实现,然后panic,然后就又继续修改,一直一直不断的修改,到最后也还是没有达到理想的一个实现.

只能说,AI现在只是一个工具罢了,思路还是要我们自己理清,我们就是那个思路提供者,AI就是一个我们思路的实现者,这样说的我们好像是一个vibe codding似的😄😄

还有,在real world中,我们不会这样来实现super page这样,因为这样毕竟没有高效管理内存而且也会产生很多碎片.

在我了解到的,一般都是使用buddy system来进行一个动态的super page的生成和合并这些,高效管理内存.

lab3 - address space and memory

Keywords

Content

address space

kernel address space

kernel address space的创建

user/proc address space

user/proc address space的创建

The relationship of physical memory, kernel address space and user address space

Optimize

Experiment Questions

Question 1

实现思路

Question 2

实现思路

Question 3

实现思路

总结

`kernel address space`的创建

`user/proc address space`的创建
